德國GRIMM氣溶膠技術公司研制和生產的EDM365型在線環境顆粒物/氣溶膠粒徑譜儀采用激光散射原理可同時獲得環境大氣中PM10、PM2.5和PM1.0的質量濃度值。符合歐洲標準EN12341（PM10）和EN14907（PM2.5）并獲得美國EPA認證（PM2.5）。系統一體化設計，帶有氣象參數測量傳感器，可同時監測相對濕度、溫度、風速、風向、降水量和氣壓，并將監測數據在網上傳輸。可選氣體傳感器，可監測氣源性污染物，如VOC、NOx、O3和CO。

產品優點

• 全自動，抗振蕩，低維護

• 戶外可移動不銹鋼保護箱，帶通風和加熱設備

• 3種PM粒徑，TC值

• 顆粒物粒徑分析、PAH和氣象學參數（可選）

• 可監測相對濕度、溫度、氣壓

• GESYTEC協議；數據記錄卡，RS-232端口

• 濾膜采集，可做化學分析、重量分析（分析）

• 無放射源，無SVC損失（Nafion除濕）

產品應用

• 環境監測站點

• 移動PM監測

• 氣溶膠粒徑分析

• 熱點地區監測

• 污染源識別

技術參數

• 認證同EDM180：EN12341、EN14907、US-EPA、GOSTR

• 測量原理：90°激光散射

• 激光：激光二極管，波長660nm

• 電源：Pmax.=60mW，正常0.5/30mW CW（多通道）

• 粒徑通道：11個納米通道，0.25/ 0.28/ 0.3/ 0.35/ 0.4/ 0.45/ 0.5/ 0.58/ 0.65/ 0.7/ 0.8/ 1.0，

• 20個微米通道，1/ 1.3/ 1.6/ 2/ 2.5/ 3/ 3.5/ 4/ 5/ 6.5/ 7.5/ 8.5/ 10/ 12.5 15/ 17.5/ 20/ 25/ 30/ 32

• 測量模式：

◆ EDM365-C PM10和PM2.5（基本版本）

◆ EDM365-CE PM10+TSP

◆ EDM365-D PM10、PM2.5、PM1和TC

◆ EDM365-E 0.25 ~ >32μm 31個粒徑通道，或PM10、PM2.5、PM1和TC

◆ EDM365-MC 0.25 ~ >32μm 31個粒徑通道，以及PM10、PM2.5、PM1和TC

• 顆粒物濃度：1 ~ 2 000 000 p/L

• 質量濃度：0.1 μg/m3 ~100 mg/m3

• 重量校準：外推法，可用濾膜稱重法校準（EN12341，EN14907）

• 采樣流量：1.2LPM±5%

• 清洗氣體流量：0.3LPM，自動在待機模式下運行

• 除濕：Nafion干燥管，無加熱

• 重復性：5%最大量程

• 操作：面板操作或PC操作（軟件或超級終端）

• LCD屏：2 × 16 字符

• 自檢：每次測量前自動進行

• 測量間隔：連續工作時1分鐘

• 存儲間隔：1min~1h

• 數據交流：PC，RS232，data logger數據采集器

• 數據輸出：LCD顯示每分鐘平均顆粒物質量濃度

• 數據界面：ASCII: RS-232 (波特率9600，位數8，無奇偶校驗，停止位1（Xon/Xoff）；

• GESYTEC: 波特率19200 .. 1200，標簽和序列號可選

• 數據協議：ASCII或GESYTEC

• 存儲卡：1MB和4MB，電池支持，存儲間隔是1~60 min

• 模擬輸入：3 （0 – 10V），分辨率10bits（ca. 10 mV）

• 尺寸：70.0 × 48.9 × 27.1 cm

• 重量：36kg

• 電源：220V-50Hz或110V-60Hz

• 功率：max.P=150W，I(max) = 1.4A

• 最大工作海拔：1000米，若有PC控制流量調節可達5 000 m

• 工作環境：4~40℃，RH<95%無冷凝

• 存放和運輸條件：-20~50℃，RH<95%無冷凝

• 樣氣要求：-20~60℃，RH < 95%無冷凝

• 壓力范圍：0~-30 mbar（瞬時）

附件

• 177B 32-bit軟件

• 365-SVC SVC更新包，含有Nafion除濕和加熱至300℃加熱器的雙重采樣管

• 365G 各種氣體傳感器（依客戶需求）

• 119 179專用小零配件

• 318 第二年備用零配件

• 157L 濕度、溫度和壓力傳感器

• 158L 濕度、溫度、壓力、風向和風速傳感器

• 159L 濕度、溫度、壓力、風向、風速和降水量傳感器

• 180-DF 182采樣管附加部件（用在極冷地區）

• 160V2 PM10、PM2.5和PM1模擬輸出轉換器，輸出0~10V或4~20mA，范圍0~6 000μg/m3

• 1142.M5 數據采集器，可將數據傳輸給任何PC，獲取和顯示實時測量數據。可將EDM365和所連接傳感器的數據同時收集并組合為一組數據，可對儀器遠程控制。內存2GB，可升級到4GB。

• 1142.A2 1MB存儲

• 1142.A4 4MB存儲卡

• 186 現場測試組件

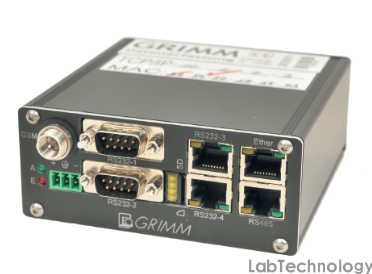

• 數據記錄系統

   1142.M5數據記錄系統整合了數據記錄系統和遙控系統，將GRIMM監測儀與其他傳感器連接在一起。集成界面與網頁相連，可用TCP/IP協議操作。

自動濾膜采樣

   為實驗室分析所用，采樣時間和采樣頻率可用計算機控制設置和更改，可自動更換14個以上濾膜（25 ~ 47mm）。

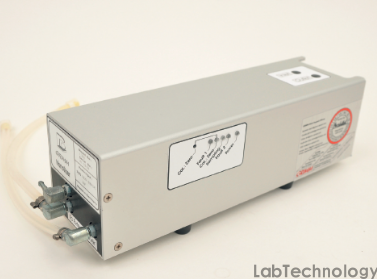

氣體傳感器

   氣體系統可安裝2個不同有毒氣體傳感器（CO、H2S、SO2、NOx或NH2）和一個PID（光電離檢測）傳感器，可裝在EDM365內并與1142.M5數據記錄器相連。

   365G3xx氣體傳感器，可連續監測多種有害有機和無機氣體、氧和易燃氣體。最多可裝5個傳感器，用在應急監測、工業衛生及其他許多監測工作中。可將標準氣體傳感器和特殊有毒氣體傳感器及監測超寬范圍有毒氣體的PID結合起來。

氣體傳感器規格：

氣體傳感器規格：

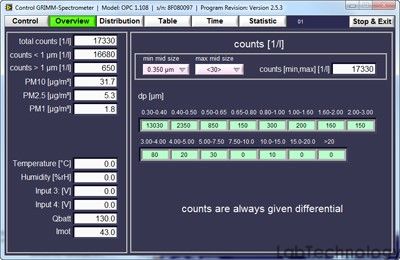

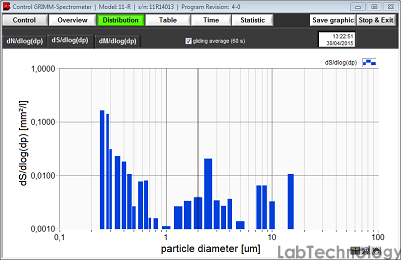

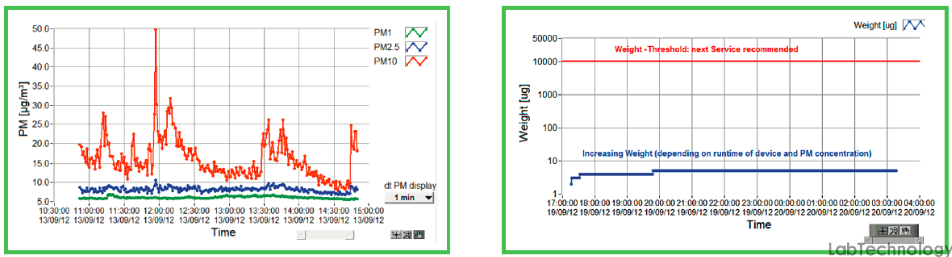

軟件操作

   EDM系列監測系統使用GRIIM開發的Labview軟件運行，可實時顯示和計算數據。所有的數據存儲在記憶卡或data logger上，不會發生數據丟失。由于系統在德國生產，所有系統使用標準化的GESYTEC網絡協議。但是，通過GRIMM軟件包可以使用很多其他運行模式。每臺設備可通過RS232連接電腦，使用data logger可以以1分鐘及以上的時間間隔采集數據。完全自動測試，控制系統監測儀器性能并報告可能的錯誤。
