LI-6800傳感器及整套系統設計的卓越性能體現

      氣體分析器是光合作用測量系統的核心。分析器緊靠葉室，保證了測量的快速響應；對流經分析器的空氣溫度快速測量顯著提升了數據的精度；轉速提升使得氣孔導度數據更加準確；腔室內壁使用高新材料涂層降低了CO2擴散和H2O吸附幾率，確保測量的凈光合速率和蒸騰速率更加準確可靠；……；LI-6800實現了對葉室環境的完全自動精準控制，包括：氣體流速、CO2濃度、H2O濃度、溫度和光照等。

   測量葉片尺度的凈光合速率、蒸騰速率及氣孔導度等參數很有意義，但它并不能揭示完整的光合作用過程；連續激發式熒光測量方法可以獲取OJIP曲線，使PSII供體側和受體側的電子傳遞研究更加深入；脈沖調制式熒光測量可以提供有關光驅動下的電子傳遞速率（ETR），非光化學淬滅 (NPQ)等信息。LI-6800便攜式光合作用測定系統，使用LI-COR的 Multiphase FlashTM專利技術，將以上三種測量做到了完美結合。

1)  確保葉片表面光場的勻質性；

2)  足夠強的飽和閃光。獲取ETR，NPQ等參數，必須得到最大熒光產額及其他熒光參數。當測定光適應葉片時，有時需要非常強的飽和閃光。LI-6800能提供高達16,000 μmol m-2 s-1強度的飽和閃光。

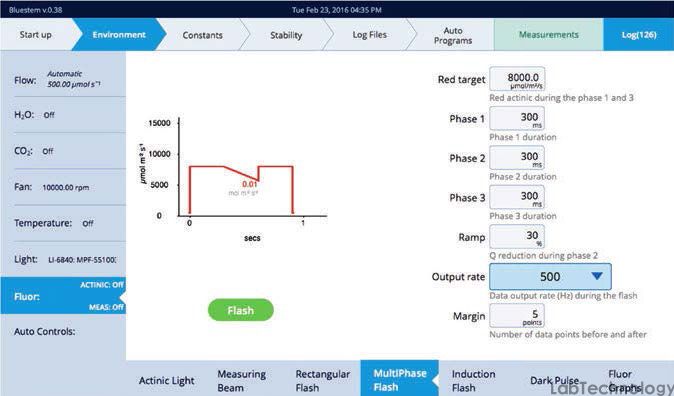

3)  多相閃光專利技術“Multiphase FlashTM Fluorescence”能夠準確推算出真實的光下最大熒光產額“true”Fm＇。LI-6800能夠在1秒內推算出無限高光強下的最大熒光產額EFm＇，相比于使用單一強度飽和閃光的傳統熒光計測得的AFm＇，EFm＇更加準確。大量研究實驗表明，AFm＇會隨著單一飽和閃光強度的增加而增加，錯誤推算得到的Fm＇會導致由此計算的ΦPSII誤差在15-30%；而EFm＇要比任何光強的AFm＇高，且在一定強度光強之后，EFm＇是穩定的；這一特性對于某些對光強較為敏感的植物，易造成光損傷的植物帶來福音，只需要使用較低光強的飽和閃光，利用Multiphase FlashTM多相閃光專利技術就可以得到準確的EFm＇。

 4)  熒光誘導動力學曲線OJIP。LI-6800可同時支持調制式和連續激發式熒光信號的采集，且可進行熒光動力學研究，以及暗適應和光適應參數的測量。

LI-6800  LI-6800使用體驗性能的全新提升

      LI-6800大尺寸觸摸式屏幕帶來更爽的測量體驗；直觀的圖文信息，全程追蹤每一個測量環節；系統自檢功能確保儀器時刻處于最佳工作狀態；智能反饋測量和環境控制過程中出現的所有問題，確保獲得高質量測量數據；……。LI-6800單個調查測量不到一分鐘，電池可持續供電一整天；便攜式設計與高性能質量達到完美平衡；易保養、易維護，用戶可自行清潔光路組件。

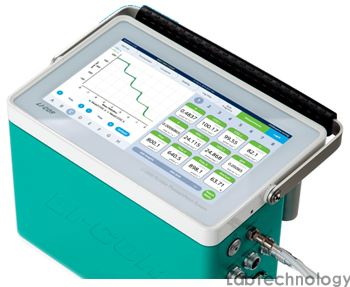

大尺寸觸摸式屏幕讓您感受更美好的測量體驗?

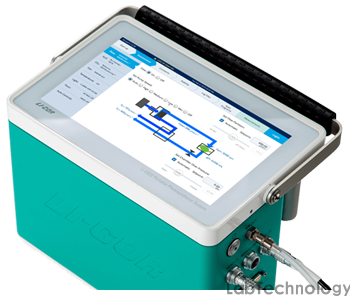

全面直觀的信息顯示，彩色數據圖表，使您全程追蹤每一個測量過程

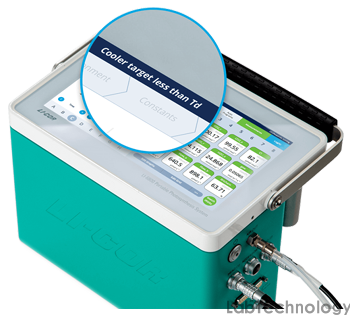

測量過程和環境控制過程中出現的任何問題，均可在屏幕上實時顯示報警信息，確保使用者能夠獲得穩定高質量的數據。

全自動系統檢測確保儀器性能處于最佳狀態

 LI-6800的許多功能細節更加友好便利

      系統采用通用的PythonTM語言，用戶可自行編輯測量程序；數據文件包含EXCEL格式，內嵌公式，方便進行數據重計算；可連接到本地和Internet，實現設備的遠程監測和控制。

單個調查實驗測量時間不到一分鐘，電池可一整天持續供電。

儀器在輕便與高質量性能之間實現完美平衡

用戶可自行清潔光路組件，維護保養步驟簡單易行，最大地縮短故障處理時間，降低維護保養費用

使用常見的8 g CO2鋼瓶和公制硬件工具。

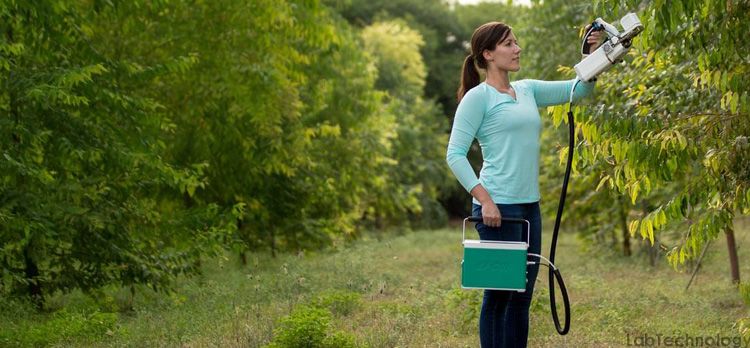

堅實可靠的野外測量設備，LI-6800已做好準備隨您踏遍世界上每一個試驗點。

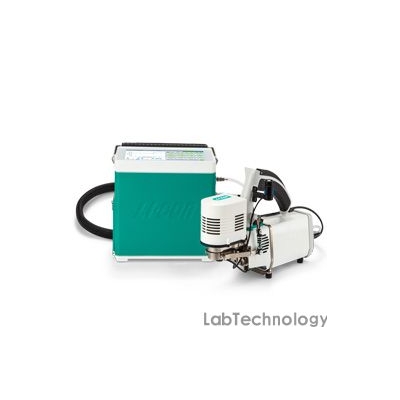

LI-6800的配置和組成

      LI-6800的出廠配置有LI-6800F、LI-6800P和LI-6800S三種。LI-6800F便攜式氣體交換和熒光測量系統是一套完整的氣體交換和熒光測量系統。LI-6800P 便攜式光合作用測量系統重點功能是可控光的氣體交換測量。LI-6800S 便攜式光合作用測定系統則是不含光源的完整的氣體交換測量系統。

 LI-6800新一代光合儀 新葉室

     值得一提的是6800-01熒光葉室的多相閃光Multiphase FlashTM（MPF)專利技術在LI-6400XT的熒光葉室就有應用，可以獲取準確獲得光下最大熒光產額Fm’，其測量時間小于1s。6800-01不僅可以獲得葉片的暗適應和光適應參數：Fo，F(xiàn)m，F(xiàn)，F(xiàn)m’，F(xiàn)o’，F(xiàn)v/Fm，F(xiàn)v’/Fm’，φPSⅡ，qP，qN，NPQ和ETR，而且可以獲得OJIP曲線。其飽和閃光強度高達16,000μmol m-2s-1。

技術指標

CO2氣體分析器

類型：絕對開路式非色散紅外氣體分析器

量程：0~3,100 μmol/mol

精確度：400 μmol/mol時，

              RMS≤0.1μmol/mol@4s平均信號

方位敏感度：400 μmol/mol時，

                     任意方位上的變異≤±1 μmol/mol

H2O氣體分析器

類型：絕對開路式非色散紅外氣體分析器

量程：0~75 mmol/mol

精確度：10 mmol/mol時，

              RMS≤0.01mmol/mol@4s平均信號

溫度

工作溫度范圍：0~50 ℃

儲存溫度范圍：-20℃~60℃

溫度控制范圍：環境溫度±10℃；分辨率＜0.1℃

空氣溫度和溫度控制模塊

類型：熱敏電阻

量程：-10~60℃

準確度：±0.15℃

葉溫傳感器

類型：E型葉溫?zé)犭娕?/span>

量程：-10~60℃

準確度：≤±0.5℃；±0.2℃冷端參比；

±0.3℃熱電偶@±10℃冷端溫度范圍內

通訊

RJ-45 以太網；IP/TCP網絡和電腦：1

頭部連接：2

輔助連接：2

氣流流速

整體流速：680~1700 μmol/s@SATP

葉室流速：0~1400 μmol/s@SATP

壓強

主機壓強傳感器

工作范圍：50~110 kPa

準確度：±0.4 kPa

分辨率：1.5 Pa

信號噪音：≤0.004 kPa@4 s平均信號

葉室壓強傳感器

量程范圍：-2~2 kPa

分辨率：＜1 Pa

信號噪音：≤1 Pa@4 s平均信號

控制量程：0~200 Pa（依賴于葉室流速）

設定值分辨率：1.0 Pa

電池

重量：0.435 kg

容量：6800 mAh

類型：鋰離子電池

儲存：-20~60℃；≤80% RH

CO2控制

CO2控制范圍：0~＞2000 μmol/mol

 （具體數值視總體流速大小而定）

CO2鋼瓶：8 g

CO2吸收劑：蘇打

H2O 控制

H2O控制范圍：0~90% RH

加濕藥品：細粒無定型和晶體硅酸鹽混合物

干燥劑：Drierite

光強測量

葉室和光源光合有效輻射(PAR)傳感器

檢測質：磷砷化鎵（GaAsP）

量程：0~3000 μmol m-2s-1

分辨率：＜1 μmol/mol

精確度：讀數±5%

外置 LI-190R 光合有效輻射(PAR)傳感器

檢測質：硅光電二極管

靈敏度：5~10 μA每1000μmol m-2s-1

精確度：讀數±5%

主機

處理器：800 MHz ARM?CortexTMA8

存儲卡：512 MB RAM；8 GB閃存

顯示屏：TFT LCD可觸摸屏；

分辨率：1024×600

尺寸：對角線長26 cm

大?。?8.5×27.5×21 cm（D×W×H）

重量：6.1 kg

供電：12~18 VDC或24 VDC

分析器頭

尺寸：37×11.5×21.6 cm（L×W×H）

重量：2.15 kg（不含葉室）

顯示屏像素：128×128像素

顯示屏尺寸：對角線長度3.15 cm

傳感器輸入：葉溫?zé)犭娕肌?；LI-190R×1

傳感器頭部光源連接器：1

3×3 cm光源

總輸出范圍：0~2500 μmol m-2s-1@25℃

藍光輸出范圍：0~>500 μmol m-2s-1@25℃

紅光輸出范圍：0~>2000 μmol m-2s-1@25℃

紅光波峰波長：660 nm

藍光波峰波長：453 nm

2500 μmol m-2s-1下耗電量：3.5 W

工作溫度范圍：0~50℃

大?。?.6×5.9×5.8 cm（L×W×H）

重量：0.21 kg

3×3 cm透明葉室

最大葉面積：9 cm2

大?。?1.3×11.5×5.9 cm（L×W×H）

重量：0.3 kg

Multiphase FlashTM (MPF) 熒光葉室

調制光：軟件控制

調制頻率：1 Hz~250 kHz

測量光波峰波長：625 nm

紅作用光和飽和閃光波峰波長：625 nm

藍作用光和飽和閃光波峰波長：475 nm

遠紅光波峰波長：735 nm

作用光輸出范圍：

 總光強0~3000 μmol m-2s-1@25℃；

 藍光0~1000 μmol m-2s-1@25℃；

 紅光0~2000 μmol m-2s-1@25℃

飽和閃光輸出范圍：0~16,000 μmol m-2s-1@25℃

遠紅光輸出范圍：0~20 μmol m-2s-1@25℃

熒光信號溫度依賴性：每℃漂移0.24%

耗電量：

＜18 W@25℃ 3000μmol m-2s-1作用光下；

＜60 W@25℃ 16,000μmol m-2s-1飽和閃光下

測量面積：6 cm2，圓形

尺寸：12.5×11.5×13.6 cm（L×W×H）

重量：0.86 kg
