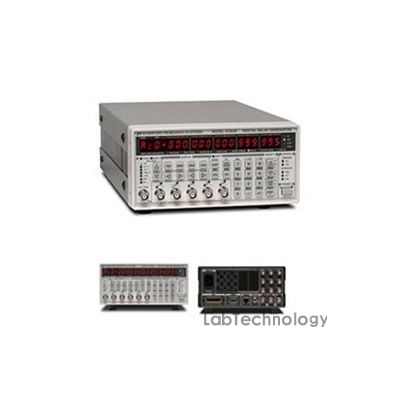

DG645是一款多功能數字延遲/脈沖發生器，可以高達10 MHz的重復頻率提供精確定義的脈沖。該儀器比舊設計提供了多項改進 - 更低的抖動，更高的精度，更快的觸發速率和更多的輸出。DG645還具有以太網，GPIB和RS-232接口，用于計算機或網絡控制儀器。

延遲發生器時序

   所有數字延遲發生器通過計算快速時鐘（通常為100 MHz）的周期來測量時間間隔。大多數數字延遲發生器還具有短的可編程模擬延遲，以實現具有比時鐘周期更精細的分辨率的時間間隔。不幸的是，如果觸發器與時鐘不同相，則可能發生一個時鐘不確定性的時鐘周期（通常為10 ns）。

   DG645通過測量相對于內部時鐘的觸發時序和補償模擬延遲來消除時序不確定性。這種方法可將抖動降低約100倍，并允許內部速率發生器以任何速率運行 - 而不僅僅是時鐘頻率的一個倍數。

觸發

   DG645有許多觸發模式。內部速率發生器，周期抖動小于100 ps，可設置為100μHz至10 MHz，分辨率為1μHz。具有可調閾值和斜率的外部觸發輸入可觸發定時周期，周期突發或單次觸發。按鍵可以觸發單次拍攝。線路觸發器與AC電源同步運行。后面板觸發禁止輸入可以在定時周期內禁用觸發或任何脈沖輸出。

   DG645通過觸發釋抑和預定標功能支持許多復雜的觸發要求。

   觸發釋抑設置連續觸發之間的最短時間。如果應用程序中的觸發事件產生顯著的噪聲瞬變，在生成下一個觸發器之前需要時間衰減，這將非常有用。觸發釋抑也可用于以輸入觸發速率的倍數觸發DG645。

   觸發預分頻功能可使DG645與更快的源同步觸發，但處于原始觸發頻率的倍數。例如，DG645可以1 kHz觸發，但與80 MHz的模式鎖定激光同步，通過將觸發輸入預分頻80,000。此外，DG645還為每個前面板輸出包含一個單獨的預分頻器，使每個輸出能夠以觸發速率的倍數運行。

前面板輸出

   前面板有五個輸出：T 0，AB，CD，EF和GH。T 0輸出在定時周期的持續時間內有效。T 0的前沿是零時間參考。編程延遲（A，B，C，D，E，F(xiàn)，G和H）設置為0 s至2000 s，分辨率為5 ps，以控制四個脈沖輸出的前沿和后沿的時序。

   每個前面板輸出可以驅動50Ω負載，并具有50Ω源阻抗。輸出幅度可以設置為0.5至5.0 V，輸出偏移范圍可以超過±2 VDC，幾乎可以提供任何邏輯電平（NIM，ECL，PECL，CMOS等）。任何輸出幅度下的輸出轉換時間均小于2 ns。

后面板輸出

   可選的后面板輸出可用于支持各種應用。選項1提供T 0輸出和8個編程延遲（A，B，C，D，E，F(xiàn)，G和H），5 V邏輯電平，轉換時間小于1 ns。選項2提供相同的輸出，但是在高噪聲環境中提供30 V，100 ns脈沖，轉換時間小于5 ns，用于時序分配。選項3提供8個組合輸出，可在5 V邏輯電平下提供1至4個脈沖，轉換時間小于1 ns。每個輸出具有50Ω源阻抗。

時基

   標準時基的精度為5 ppm，抖動為10 -8，適用于許多應用。可選的時基適用于需要更高速率和延遲精度或降低速率和延遲抖動的用戶。

時序錯誤與延遲

   對于標準時基，1 s延遲的時序誤差可能高達5μs，對于OCXO時基則為200 ns，但對于銣時基（校準后的所有1年）僅為500 ps。

   對于短延遲，抖動通常為20 ps。但是，對于1 s的延遲，標準時基可以提供高達10 ns的抖動，而可選的時基則會產生小于10 ps的額外抖動。

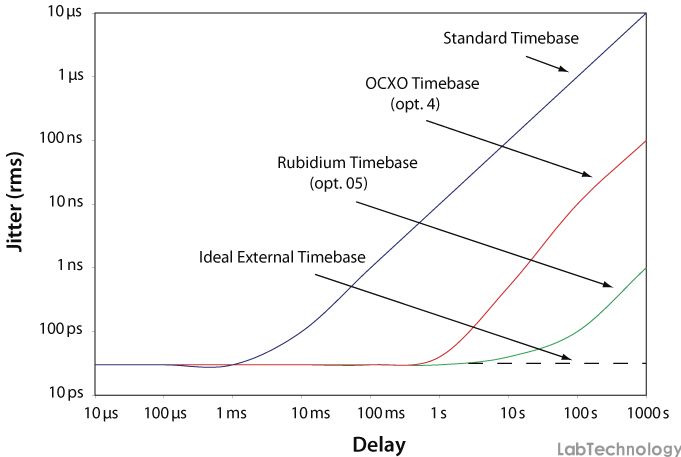

抖動與延遲

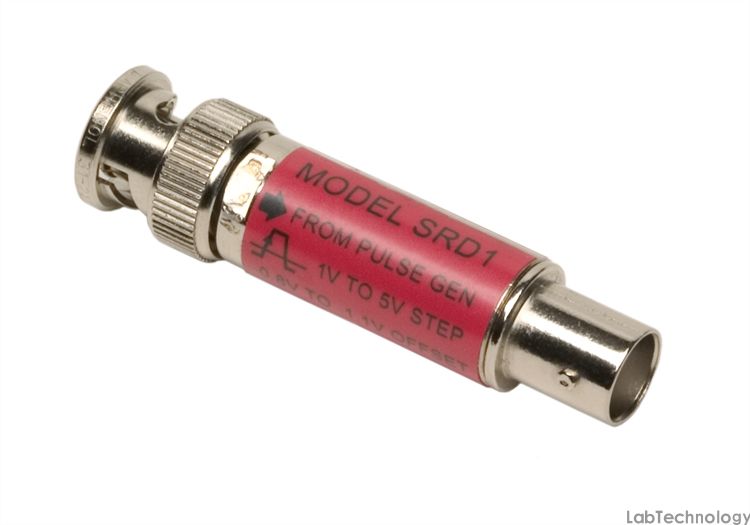

   快速上升時間模塊

   DG645前面板輸出的轉換時間小于2 ns。SRD1是一個內置于直插式BNC連接器的附件，可將前面板輸出的上升時間縮短至100 ps以下。前面板最多可以連接5個SRD1，以減少所有輸出的上升時間。

快速上升時間模塊

   DG645前面板輸出的轉換時間小于2 ns。SRD1是一個內置于直插式BNC連接器的附件，可將前面板輸出的上升時間縮短至100 ps以下。前面板最多可以連接5個SRD1，以減少所有輸出的上升時間。

主要技術參數

◆ 4個脈沖輸出

◆ 8個延遲輸出（選項）

◆ <25 ps rms抖動

◆ 觸發速率為10 MHz

◆ 精密速率發生器

◆ 快速過渡時間

◆ Ovenized或Rb時基（選擇）

◆ 以太網，GPIB和RS-232
