應用

• 200型用于儀力信杯凸測試，符合以下標準：

◆ DIN ISO 1520

◆ ISO 1520

◆ BS 3900 : Part E4

◆ NF T 30-019

◆ SIS 18 41 77

• 在有涂層的金屬板上，拉伸強度400 N/mm2，厚度可達1.25 mm，寬度70~90 mm。

• 涂有油漆或其它涂層的金屬樣板被一個球形沖頭拉伸成一個凹模，材料一直被  拉伸到涂層破裂或剝落。涂層破裂時材料所被拉伸的深度即為油漆或涂層材料的質量指標，而且關系到拉伸和附著力性能。

• 此簡單的手動操作測試機器特別適用于清漆、油漆、塑料涂層和搪瓷的質量控制。

概述

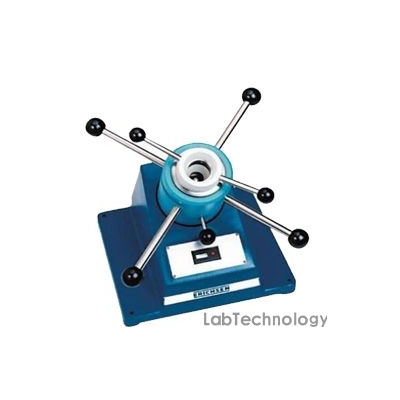

• 儀力信200型杯凸試驗機為一臺式裝置帶一個鑄鐵機身和一個柱形測試頭。

• 要進行杯凸試驗，將樣板穿過開口放到測試頭中，有涂層的一面向上。

• 順時針旋轉手柄，將樣板夾緊。

• 從固定軸套向外拉出固定針，順時針旋轉測試頭，便可開始拉伸測試。

• 涂層破裂時，測試便結束。

• 深度可直接從數字計數器上讀出。

• 在整個測試過程中，往下觀察凹模支持器部分，便可觀察到涂層中裂紋的形成。

• 要更的目視觀察測試過程中涂層的破裂情況可使用一個帶電池照明燈的特殊  顯微鏡。




技術參數

• 尺寸：寬 340 mm；深 350 mm；高 450 mm

• 凈重：約36.0 kg

• 金屬板寬度：

◆ 樣板： 約70~90 mm (或約30~60 mm)

◆  樣品厚度：大1.25 mm

• 深度顯示：  數字式(讀數精度0.1 mm)
