電池等溫量熱儀 (iso-BTC)

→恒溫控溫、不同充放電工況等條件下，電池的本質放熱特征

→不同溫度、倍率電池充放電容量變化，BTM 及建模關鍵數據

工作原理

    根據在不同溫度或充放電倍率等條件下電池放熱速率及總量定義的電池本質熱特性，是設計和評估高性能電池熱管理系統的重要依據。

    iso-BTC 可在測試全過程控制并保持電池溫度恒定，以準確測定電池在各種工況下的實時放熱速率/放熱總量

    iso-BTC 自動控制電池的加熱/冷卻以保持電池溫度恒定，此過程產生的實時熱流量直接表征了電池的放熱速率及放熱總量。

    iso-BTC 可根據電池形狀及尺寸配置多種規格的適配器用于任意規格電池或模組的（等溫恒溫）量熱測試

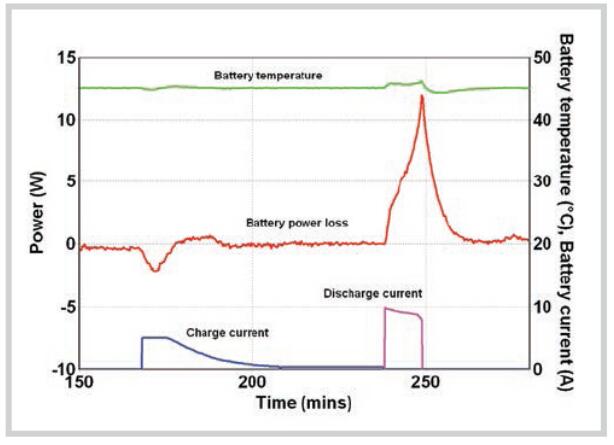

等溫恒溫條件下電池的放熱

        下圖為 45°C 電池充放電過程 iso-BTC 測試的典型數據，測試過程放熱速率變化如圖中紅色曲線所示，電池以 2C (電流 10A) 放電時，隨著（內阻增大）電池，SOC 降低，放熱速率逐漸增大，電池（充電時的）微弱吸熱也能準確地被表征

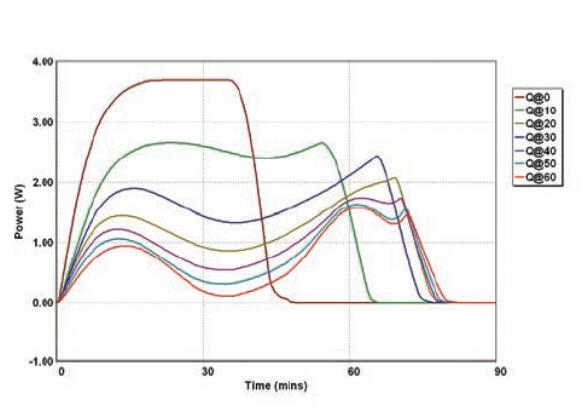

溫度的影響

        通過相同放電倍率、不同工作溫度下電池的等溫量熱測試，可以準確評估工作溫度對電池放熱速率及放熱總量的影響，從下圖 NMC 三元材料-石墨電池在 0~60℃各溫度條件下的試驗數據可以明顯看出電池放熱速率的差異高達三倍以上

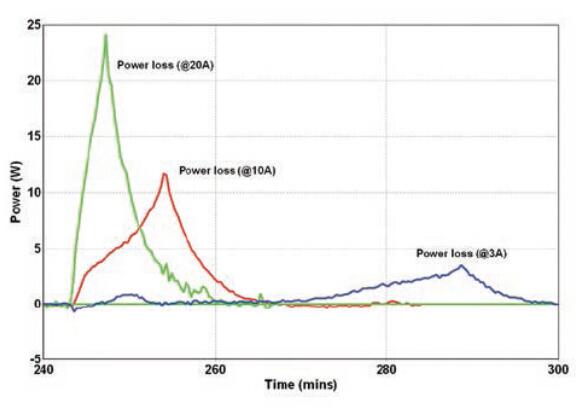

放電電流（倍率）的影響

        下圖為相同的等溫恒溫條件下，放電電流對(2.2Ah)聚合物鋰離子電池放熱速率影響的試驗數據，該類數據將有助于熱管理系統的智能化、調整及改善。

使用溫度對電池容量的影響

        電池充放電容量隨溫度的變化也可以根據 iso-BTC 實驗數據進行計算和評估。上述 NMC 三元材料-石墨電池溫度影響試驗的充放電容量如下圖所示：從不同溫度下充放電容量的變化曲線來看，電池容量最大降幅達 70%。

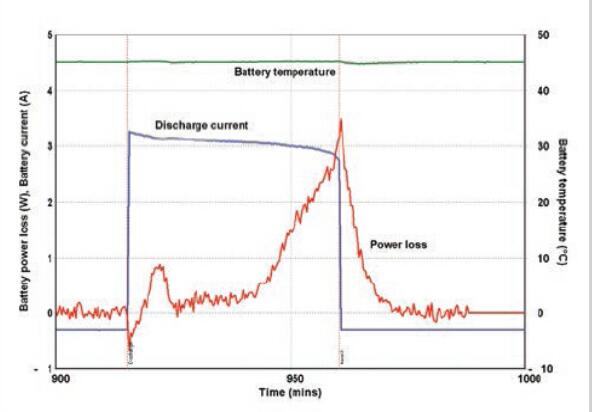

電池放電過程中功率曲線的精細結構

        從放電過程中電池放熱速率曲線的精細結構分析，可以發現此過程是由許多連貫步驟構成的，其中有放熱反應也有吸熱反應，有速率較快的反應也有速率較慢的反應，下圖所示為放電過程中鋰離子電池放熱功率曲線的精細結構，其過程符合上述規律。深入理解這些反應機理對于電池改良和安全設計具有非常深遠的意義，也是提高電池工作效率的途徑之一。
