OG2000V型油氣顯示評價儀，主要用于鉆井現場地化錄井和實驗室巖石熱解分析。 在程序升溫條件下，加熱巖石使油氣組份蒸發，同時干酪根和高分子量的膠質瀝青熱解成烴，由FID定量檢測分析出三峰S0、S1、S2和Tmax，或五峰S0、S1、S21、S22、S23，以及其他派生參數GPI、OPI、TPI、Cp、Pg等。

熱解后樣品中的殘余有機質加熱氧化成CO2， 加H2催化生成CH4，由FID定量檢測得出S4，及RC、TOC、S4、ST、IHC、IH、D等派生參數，進而計算出樣品中的總有機碳含量。

從而快速地對生油巖的生油潛量、成熟度、有機質類型和儲油巖的油氣含量、油氣性質等進行評價。分析結果完全滿足國家GB/T18602-2012標準。

原理與用途

在程序升溫條件下，加熱巖石使油氣組份蒸發，同時干酪根和高分子鳳的膠質瀝青熱解成烴，由FID定型檢測分析岀三峰SO、S1、S2和Tmax或五峰S0、S1、S21. S22、S23，以及其他派生參數；熱解后樣品中的殘余有機質加熱氧化成

 CO2,通過加H2催化生成CH4，由FID定量檢測得出S4,逬而計算出樣品中的總有機碳含量，從而快速地對烴源巖的產油潛量、成熟度、有機質類型和儲集巖的油氣含顯、油氣性質等逬行評價.分析結果完全滿足國家有關標準.

儀器配置

• 巖石熱解儀主機：熱解及殘碳兩種功能，可做三峰和五般分析；

• 評價工作站；采集卡及解釋評價軟件；可以自動打印分析結果；

• 電子天平：萬分之一精度，最大稱量110克；

• 氣源：高純氮鋼瓶、氫氣發生器、空氣發生器；

• 計算機：不低于如下配置：雙核2.0GHz、1G內存、500GB硬盤、可插寫光驅，19液晶顯示器，激光打印機;

• 提供該儀器安裝所必須的氣體、閥、管線及設備運行所需標準物質備品備件等所有配套設施；

• 如在野外工作，需要配備穩壓電源和UPS電源。

主要性能及技術指標

• 儀器主機貝備巖石熱解及殘碳兩種功能；

• 熱解分析：三峰及五峰分析可選擇；

• 熱解采用逬樣重復性高的單氣缸逬樣系統；

• 熱解和殘碳均使用高靈敏度的雙FID檢測器;

• 檢測器（FID）微電流放大器

烴類最小檢測量：0.001 mg烴/g （巖石）；

基線漂移：＜ 0.1mv/3Omin；

線性范圍：10?；

• 溫度控制器：

FID控溫精度：360±1℃;

熱解爐控溫精度：600±1℃，自設定周期800℃可選；

氧化爐控溫精度：600±1℃；

熱解程序升溫分析周期：4個（生油巖、儲油容、熱模擬和用戶自定義周期

程序升溫線性失真：＜0.5/min℃：

最髙熱解溫度可以達到800℃ （選配）；最低升溫速率＜1℃/min；

實時溫度顯示功能；

• 符合GB18602-2012《巖石熱解分析》要求。

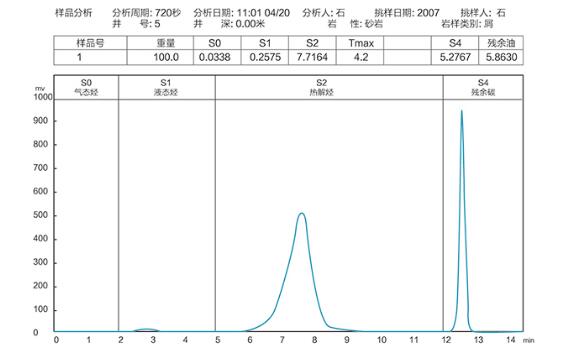

譜圖
