YRD-I系列已開發為通用電源，除了可以對所有類型的電池進行充電和放電外，還可以用作可再生直流電源，例如電池模擬。

新開發的數字控制引擎CIC（通用逆變器控制器）已完全數字化了從輸入ACDC單元到輸出DCDC單元的整個控制過程，并在整個輸出范圍內提供了高速，高精度和穩定的性能。

特色功能

動力再生系統緊湊而高效

逆變器系統實現了小尺寸和高效率（典型值的95％）。通過在放電期間放電，實現了不浪費能量的環保系統。此外，它是業界頂級的緊湊型產品，功率為800W x 800D x 1800H，標準功率為35kW。

由于控制單元完全數字化且緊湊，因此我們還可以提出小容量多通道充電/放電系統。

從小容量（10 kW）到大容量（250 kW）所需的規格制造

主要電路部件與我們的AC逆變器產品（例如UPS和變頻器）共享，并且可以通過使用它們在較短的交貨時間內制造出來。電壓，電流和功率規格也可以根據您的要求進行設計。經過特殊設計的緊湊型外殼可節省空間，但可根據要求定制以適應安裝空間，例如寬和垂直。　

各種控制模式和限制器系統（作為電池充電/放電裝置）

支持恒定電壓，恒定電流和恒定功率模式。分別設置電壓，電流和功率的上限和下限。可以很容易地設置從一般恒定電流到恒定電壓的浮動充電。通過根據電池適當設定電壓限制器和電流限制器的上限和下限，可以防止過充電和過放電，并且可以安全地進行測試。

各種控制模式和限制器系統（作為再生直流電源）

當將所需電壓設置為恒定電壓模式時，它將充當維持此電壓的“恒定電壓源”。當“負載”消耗功率時，它以功率模式運行；當“負載”開始供電時，它以再生模式運行。在這兩種情況下，恒定電流和恒定功率限制器均同時工作。通過連接至混合動力汽車等車載逆變器，可以用作虛擬電池。

設定精度和測量精度均高且準確

對于電壓檢測，通過高阻抗差分電路驅動具有高線性度特性的16位串行ADC，從而實現高精度和穩定的測量。電流檢測也可以通過使用16位ADC對高線性度閉環電流傳感器進行采樣來執行。電流檢測配備了以H / L遲滯為標準的自動量程功能。由于基于這些測量值執行對設置值的反饋，因此將設置精度除以測量精度。

快速響應充電/放電切換和負載波動

通過全數字控制的高速反饋在充電和放電之間切換時，DCDC單元可實現高速響應（2 ms * 1）。DCDC單元向輸出濾波器提供最大電流，即使瞬時波動也可瞬時（500us以內）保持電壓。

* 1120V / 300A / 35kW輸出設備

支持雙向輸出（出廠選項）

Bibola輸出除了從0V充電和放電外，它還支持負電壓輸出。四象限操作使其可用于測試特殊環境，例如電池和電容器。負電壓側的電氣性能與正電壓側的電氣性能相同。

輸入波形也被數字控制和清潔

再生單元還實現了純凈的電流波形，其畸變率為5％或更低，并通過全數字控制清除了諧波調節準則。功率因數是0.99，幾乎是1.0。即使在三相電壓平衡和失真差的地方，通過獨特的電流反饋控制也可以保持接近正弦波的電流波形。

使用新開發的數字電源控制板CIC（通用逆變器控制器）

CIC（通用變頻器控制器）使用為數字控制電源開發的CIC（通用逆變器控制器）。YRD-1使用CIC控制三相再生單元和DCDC單元。

利用高性能，除了用作標準的充電/放電/直流電源之外，我們還可以靈活地響應任何定制。

豐富的界面

配備有LAN作為標準通信接口，可以通過外部PC進行自動操作。也可以使用工業標準的I / F，例如RS-232C，RS-422和CAN。如果需要GPIB接口，或者可以使用自己的軟件控制電源，請與我們聯系。

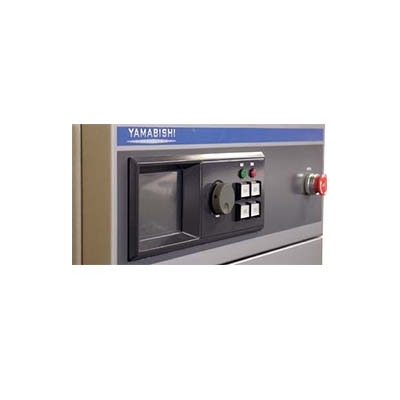

本地操作（觸摸屏/慢速撥盤）

本地運營配備觸摸屏和慢速撥盤。這樣一來，無需在臺式電腦上使用PC即可進行充電/放電測試。通過定制用戶測試系統所需的設備控制（例如，導體開/關），可以將觸摸面板添加到屏幕上。

提供用于電池充電/放電的計劃軟件

電池充放電調度軟件專為電池測試而設計的軟件。即使您沒有任何程序知識，也可以只進行一些設置就可以開始。靈活的變量和觸發系統使您可以為任何情況配置充放電時間表。

還提供多通道數據記錄器

多通道數據記錄儀充電/放電軟件可與Hioki生產的高度可靠的Memory Hilogger 8423一起進行記錄。接地絕緣600V，通道之間絕緣200V，非常適合測量電池電壓，溫度等。記錄數據通過局域網作為附加變量進入充電/放電軟件，并同時記錄在充電/放電設備日志中。它也可以用作計劃觸發器和警報源。

使用方法

鋰離子電池的充放電，電動汽車的電池充放電

可再生直流電源，直流電子負載，電池模擬器

所有其他直流電源應用

規格參數
