1.概述

  CAKE1101型βγ符合測量裝置是一套慢符合試驗裝置，作為教學的基礎試驗設備，可以用來做放射性活度試驗，使學生學會符合測量的基本方法。也可以作為符合法測定⁶⁰CO放射源的絕對強度的科硏或實驗設備。

2. 性能

推薦測量范圍：2~4uCi,對⁶⁰CO,

測量精度

?使用鉛室：＜5%

3. 成套清單

• β探頭：1臺

• γ探頭：1臺

• 放大器：2臺

• 單道：2臺

• 符（反符）合：1臺

• 精密脈沖產生器：1臺

• 定標器：1臺

• 高壓電源：2臺

• NIM機箱：1臺

• 電源：1臺

• 鉛室：1套

• 電纜：1套

• 使用說明書：1本

4.推薦測量方法

1.系統簡圖

2. 放置⁶⁰CO放射源，使用示波器觀察探測器的輸出，緩慢加高壓使輸出幅度約為0.5V,一般β探測器的高壓為-600V, γ探頭的高壓約為+640V（注意:緩慢加高壓至所需值，實驗結束后緩慢將高壓退至零，再關高壓電源。）

3. 把探測器的輸出連接放大器，用示披器觀察放大器的輸出，約為4~5V（放大器積分為“1us”檔，微分為“1us”檔）

4. 整個系統的調節如下：

探測器高壓值：β道約為-600V, γ道約為+640V。推薦使用多道測量能譜確定。

放大器參數調節：積分“lus”，微分'1us”，輸出波形為正，有Co-60情況下幅度為+4~5V左右。單道參數調節：使用積分模式，下閾設置根據示波器設置，一般為0.2~0.5V,延時1~2us。

符合參數調節：使用I和II路做符合測量，撥動開開關分別撥到符合、延時這兩個檔位，固定任意一道的延時為2us,調節另一道的延時。

測量符合電路的電子學分辨時間和物理分辨時間：

a.把精密脈沖發生器輸出的標準負脈沖一分為二，分別代表B探頭和γ探頭的信號輸入到線性放大器中。

b.用示波器觀察符合電路的I、II監測信號及符合道輸出。調節''符合成形時間”，使脈神寬度在0.5-lusf因定任意一道的“延時”于某一中間位置，改變另一道的延時切觀察示波器上兩道脈沖的移動情況，測量不同延時的符合計數（每次改變0.1PS）,作出瞬時符合曲錢，求出符含電路的電子學分辨時間t ,測量時間為3~6秒。

c.按實驗裝置圖檢查連接線路，將放射源⁶⁰co置于抽板上（注意：放射源的活性區面朝上）。通過示波器觀察經曲性放大器放大后的輸出脈沖波形，調節線性放大器的放大倍數，使β道和Y道的脈沖幅度在+4~5V左右。重復步驟b,求岀符合電洛的物理分辨時間飛。（注意：在符合分辨時間內，要求符合計數相對標準誤差≤1%,因此每個點的測量時間要求不小于40秒）。

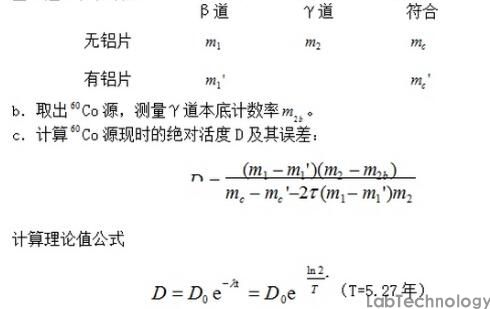

利用符合法測量放射源活度：

a.測量如下計數率（注意：每個量測量3遍，求平均值。）

5.主要技術指標:

• 測量范圍： 2—4μCi

• 測量精度：測量誤差 ＜15%

• 放置工作源⁶⁰C0，調節高壓用示波器檢查探測器輸出，應有0.5V左右負脈沖

• 調節“符合成形時間”使脈沖寬度為0.2-0.5μs5.
