產品概況

三思縱橫CTM系列高溫持久蠕變試驗機

• 產品用途：

• 規格：30kN、50kN、80kN、100kN

• 用途：用于各種金屬及合金材料在高溫環境下的蠕變性能和持久強度試驗，測試材料的蠕變極限、持久強度極限等性能參數。

性能特點

主機性能特點

◎電動系統控制筒式高溫爐的上下移動，直線導軌導向保障安全和穩定，保證試樣和爐膛的同心度；

◎電動升降筒式高溫爐，操作人員無需接觸高溫爐，大幅降低勞動強度并且安全可靠；

◎采用全數字式交流伺服及高精度、高響應頻率的交流伺服電機，頻率響應快、定位精度高；

◎具有手動卸荷調節功能，意外停電時能有效地保護機器特別是負荷傳感器；

◎整機結構緊湊（是同類設備的3/5），占地面積小，充分利用實驗室的面積。

高溫爐性能特點

◎筒式高溫爐工作效率高，是傳統對開式高溫爐的十幾倍，無需降溫升溫和保溫過程即可進行更換試樣重復試驗；

◎筒式高溫爐保溫效果好，均溫帶長（200mm），高溫可達1200℃，電爐壽命長，在不高于1200℃的條件可以保障使用30000小時；

◎筒式高溫爐安全性能好，安全電壓（25V）下大電流供電，沒有漏電隱患，符合國家安全標準；

◎筒式高溫爐爐表溫度低，進口隔熱材料確保低于90℃（1200℃時）的爐表溫度，操作使用安全。

高溫爐

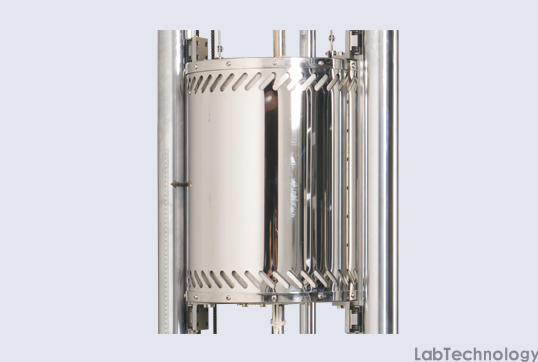

筒式高溫爐

對開式高溫爐

對開式高溫爐（升級版）

筒式低壓大電流高溫爐性能特點

◎筒式高溫爐工作效率高，是傳統對開式高溫爐的十幾倍，無需降溫升溫和保溫過程即可進行更換試樣重復試驗；

◎電動系統控制筒式高溫爐的上下移動，直線導軌導向保障安全和穩定，保證試樣和爐膛的同心度；

◎電動升降筒式高溫爐，操作人員無需接觸高溫爐，大幅降低勞動強度并且安全可靠；

◎筒式高溫爐保溫效果好，均溫帶長（200mm），高溫可達1200℃，電爐壽命長，在不高于1200℃的條件可以保障使用30000小時；

◎筒式高溫爐安全性能好，安全電壓(25V)下大電流供電，沒有漏電隱患，符合國際安全標準；

◎筒式高溫爐爐表溫度低，進口隔熱材料確保低于90℃（1200℃時）的爐表溫度，操作使用安全。

筒式高溫爐及控溫系統

◎電爐結構：筒式推拉結構電阻爐，采用三段電爐絲加熱，分段控制

◎工作溫度范圍：200℃～1200℃

◎有效均溫區長度：150mm

◎爐膛內徑尺寸：Φ90mm

◎電爐外型尺寸：Φ380×500mm

◎爐絲（電熱體）：采用HREφ5mm電熱管

◎加熱爐供電電壓：25V

◎電爐使用壽命：≤1200℃連續工作時間，大于30000小時

◎電爐爐表溫度（平均）：1200℃時，≤90℃   700℃時，≤50℃

◎電爐移動方式：電動升降機構提升和下降電爐

◎加熱功率：5kW

◎控溫儀表：島電/山武/宇電溫控表

◎測溫熱電偶：K型/N型/S型/R型偶熱電偶

◎高溫電爐溫度精度符合右表要求（℃）

對開式高溫爐及控溫系統

◎電爐結構：對開式結構電阻爐，采用三段電爐絲加熱，分段控制

◎工作溫度范圍：200℃～1100℃

◎有效均溫區長度：200mm（升級版為300mm）

◎爐膛內徑尺寸：Φ110mm

◎電爐外型尺寸：Φ310×420mm

◎爐絲（電熱體）：采用HREφ1mm電熱管

◎加熱爐供電電壓：380V

◎電爐使用壽命：≤1200℃連續工作時間，大于30000小時

◎電爐爐表溫度（平均）：1100℃時，≤90℃   700℃時，≤50℃

◎電爐移動方式：手動旋轉

◎加熱功率：3kW

◎控溫儀表：島電/山武/宇電溫控表

◎測溫熱電偶：K型/N型/S型/R型偶熱電偶

◎高溫電爐溫度精度符合右表要求（℃）

技術參數

CTM-A1型機械式主機技術參數

CTM-B1型電子式主機技術參數
