概述

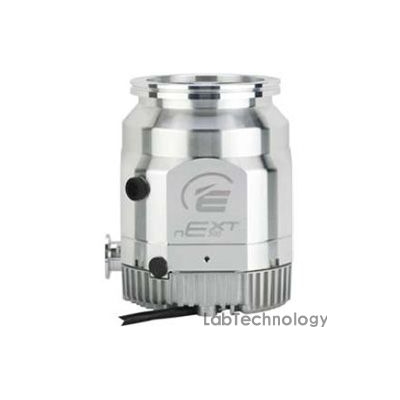

nEXT300D分子泵是一款磁懸浮軸承與陶瓷軸承結合使用的復合分子泵，有ISO100和CF100兩種入口法蘭接口，對N2的抽速為300l/s。nEXT泵采用Edwards成熟的軸承技術，上軸承為永久性磁懸浮軸承，下軸承為油潤滑陶瓷軸承，并改進轉子設計，使其更加有效地實現分子拖曳行程，最終提高抽速和壓縮比，同時真正實現了用戶自行維護。它們采用24V到48V直流無傳感器電機，內置驅動，與Edwards的TAG和TIC系列控制器完全兼容。該分子泵有80W和160W兩種最大預設功率可選，前者可使用100W TIC控制器，適用于抽氬氣，但在該功率下達到滿轉速的加速時間較長。
基本的分子泵系統通常由nEXT300D泵、TAG或TIC控制器、空冷或水冷附件以及合適的前級泵組成。
性能特點
◆ 最新的轉子設計，可以實現卓越的抽速和壓縮比
◆ 維護簡便，用戶可以在短時間內完成維護，無需復雜的工具或拆卸
◆ 設計緊湊，性能卓越，可以實現高效系統化
◆ 與Edwards TIC渦輪儀表控制器兼容，可加3個真空規，而無需額外控制器
◆ 符合RoHS，并通過CSA/UL認可
技術指標
| 入口法蘭 | DN100ISO-K，DN100CF |
| 出口法蘭 | KF25 |
| 抽 | N2 | 300l/s |
| 速 | He | 340l/s |
| H2 | 280l/s |
| 壓 | N2 | >1×1011 |
| 縮 | He | 1×106 |
| 比 | H2 | 5×104 |
| 極限真空（ISO/CF，RV前級泵） | <6×10-8/<5×10-10 mbar |
| 推薦前級泵* | RV12/nXDS10i |
| 放氣口 | 1/8英寸BSP母螺紋 |
| 吹掃口 | 1/8英寸BSP母螺紋 |
| 最大連續入口流量（氮?dú)猓?sup>? |
| 水冷（水溫15°C，環境溫度40°C） | 95sccm |
| 空冷（環境溫度35°C） | 115sccm |
| 泵轉速 |
| 標稱轉速 | 60000rpm |
| 待機轉速 | 33000~60000rpm可調（缺省42000 rpm） |
| 功率范圍 | 50~200W可調（缺省160W） |
| 90%轉速啟動時間 | 145s? |
| 模擬輸出 | 泵轉速、功耗、泵溫度、控制溫度 |
| 冷卻方式# | 空冷/水冷 |
| 空冷環境溫度 | 5~35°C |
| 最小水冷流速 | 15l/ h |
| （15°C的水） |
| 水溫范圍 | 10~20°C |
| 入口法蘭最高溫度 | 80°C |
| 工作姿態 | 垂直、水平（±2°） |
| 噪聲（1m處） | <45dB(A) |
| 最大耐受磁場 | 5mT |
| 推薦控制器 | TIC200渦輪儀表控制器 |
| 穩態功耗 | 20W |
