矢量網絡分析儀 (VNA) 是一種電氣測試儀器，它使用已知的連續波 (CW) 信號來測量射頻 (RF) 和微波器件、系統和子系統在設計和制造應用中的幅度和相位響應。它是幫助制造無線設備的重要測試工具。

    泰克 TTR500 系列雙端口雙路徑矢量網絡分析儀讓射頻設計和驗證工程師、教育專業人員和制造組織能夠通過減少原型迭代和準確可靠地進行日常測量來縮短產品上市時間。

矢量網絡分析儀優勢

    VNA 允許您以其他測試儀器不支持的方式測量諸如反射系數、阻抗、導納、回波損耗、插入損耗、增益、隔離等復量。

    傳統的測試設備（如功率計、頻譜分析儀和示波器）通常只有接收器用于測量被測器件 (DUT) 發射或創建的信號。而 VNA 則不同，它同時具有一個信號源和一組接收器，用于確定由 DUT 引起的激勵變化。基于激勵的測試方法允許 VNA 測量非常小的反射和激勵的變化，使您能夠在真實環境和測試條件下準確檢定任何射頻器件。

矢量網絡分析儀適用于哪些對象？

    射頻設計和驗證工程師使用 VNA 來驗證其設計模擬。

    制造工程師根據一套特定的規范來組裝和測試射頻器件和設備。矢量網絡分析儀用于快速準確地驗證射頻器件和設備的性能。

    教育專業人員使用標準工業測試儀器培訓下一代工程師。

VNA 應用示例：

◆ 天線匹配和調節

◆ 濾波器測量

◆ 放大器測量

◆ 射頻 (RF) 電纜和連接器測量

◆ 75 歐姆特性阻抗

◆ 自動化生產測試

獨特創新，降低成本并減小尺寸

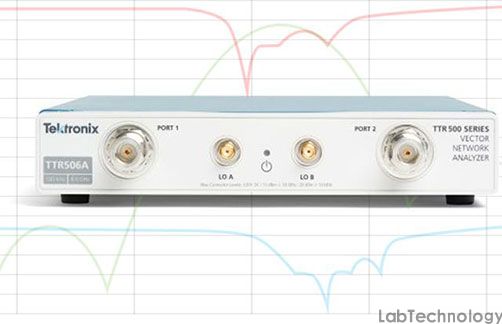

    TTR500 系列矢量網絡分析儀將六個 RF 接收器和兩個射頻信號源緊密集成到一個專有 ASIC 中。 憑借創新型架構和專利技術，TTR500 系列矢量網絡分析儀具有可媲美臺式矢量網絡分析儀的性能水平，但成本即降低了 40%，而且其尺寸和重量僅為同等性能設備的七分之一。

特點:

◆ 頻率范圍：100 kHz - 6 GHz

◆ 動態范圍：大于 110 dB

◆ 軌跡噪聲：小于 0.012 dBrms

◆ 輸出功率：-50 - +7 dBm

◆ 兩個端口上都可以訪問內置偏移器，可偏置有源器件

擔心存在學習曲線？根本不存在這個問題！

    該產品的使用非常簡單。 我們采用行業標準接口，您很快便可上手，進而將更多時間用于測試設計。 VectorVu-PC 軟件采用具有行業慣用的界面，以便您通過任何 Windows PC 或筆記本電腦來控制和校準儀器。 對于自動化測試系統，我們還為傳統矢量網絡分析儀提供編程支持，以便集成到現有測試系統中。

特點:

◆ 在脫機模式下運行 VectorVu-PC，以分析存儲的數據

◆ 輸出文件格式與常用 EDA 模擬工具兼容

◆ SCPI 命令與傳統矢量網絡分析儀兼容
