特征：

> 0.02赫茲的頻率分辨率

>阻抗掃描給予晶體震動的全譜

>無需手動補償并聯電容

>USB接口

>集成的QCM和恒電位儀的數據采集

>數據分析采用Gamry的靈活軟件或者廣泛使用的Echem Analyst軟件包。

>包括電解池和五個晶片

應用：

>聚合物吸附/脫附

>電活性聚合物

>鋰離子的嵌入

>離子和溶劑的傳輸

>腐蝕研究

>鍍研究

>欠電位沉積

>抗體抗原相互作用

>表面活性劑的吸附

>自組裝膜

>納米粒子吸附

>表面涂層

快速數據采集及擬和

非常高的數據采集速率。和更昂貴的其他分析儀比較，eQCM 10M 是更為經濟的選擇。例如，可以在20毫秒以內獲取20 kHz的晶片頻譜。與其他一些QCM儀器 相比，它不依賴于鎖相振蕩器，所以它不需要手動取消并聯電容。

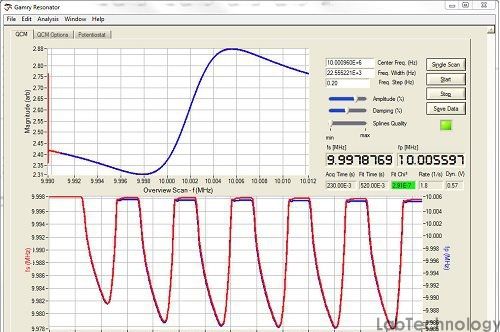

晶片的頻譜是建立在一個有規律函數的線性擬合， Pade近似方程，并且分別提供一系列的竄聯共振頻率和并聯共振頻率，fs和fp。憑借這兩個參數，除了質量變化信息，還可以獲得膜的粘彈性質的變化。同時也可以使用這兩個參數來獲得衰減因素，Qr，其可以很好的定義膜的特性，從一個僵化的膜到粘性膜的變化信息。

軟件

GAMRY的諧振器軟件控制QCM和Gamry電化學儀器。諧振器軟件配備了全套物理電化學技術。

電化學技術

>循環伏安

>線性掃描伏安法

>計時電流

>計時電位

>計時電量

>控制電位庫侖

>重復計時電流

>重復計時電位

>多步驟的計時電流

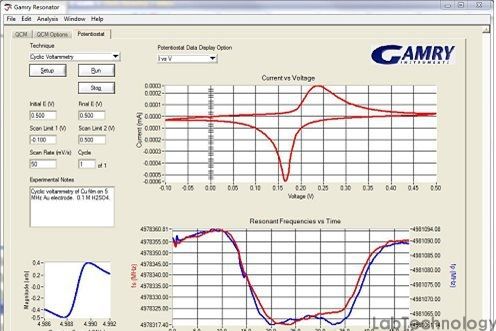

頻率數據和電位數據同時顯示在數據采集圖中。下面是在金電極上的銅膜的循環伏安中的QCM和電化學數據。

采用GAMRY Echem analyst 的數據分析

當你采用10 M Gamry的eQCM和Reference 600 TM的結合，就可以建成目前最好的電化學石英晶體微天平。數據可以通過Gamry 的強大Echem 電化學分析軟件提供一個直觀的感受，包括分析和報告文稿。顯示標準的電流/電壓曲線，頻率數據圖。其他繪圖格式例如?m對電荷（庫侖或摩爾）或Qr隨時間變化的曲線也可以自由選擇。線性擬合的?m與進入或進出膜的物質摩爾質量的變化曲線。

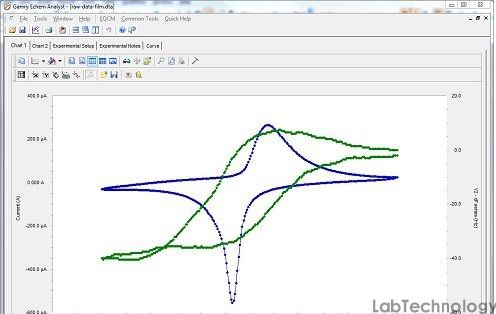

在Echem電化學分析軟件中，電流/電壓數據覆蓋高頻數據作為標準數據分析的一部分。我們給予您可以靈活安排任何方式的圖表。

此外，采用Visual Basic 編寫的 Echem電化學分析應用程序，大幅度提高修改數據處理的能力。例如，如果你想計算聚合物薄膜中發生氧化還原反應的溶劑通量，你可以寫一個自定義的腳本來計算顯示通量與電位，時間，或充電的關系曲線。

諧振器甚至有能力記錄晶體的整個相對阻抗譜到數據庫，包括每個數據點（或每隔n個點）。這激動人心的功能，讓你調查實驗現象的更多細節。Echem電化學分析軟件或任何其他光譜繪圖或分析程序（如Mathcad或MATLAB）都可以打開結果而建立模型。

單機使用

eQCM 10M系統也可以被用來作為一個獨立的儀器來使用。如果你有興趣研究質量的變化過程，如形成的自組裝單層，細胞吸附，或蛋白質結合過程，你會發現eQCM 10M是一個方便的選擇。數據分析可以通過GAMRY的強大和靈活的Echem電化學分析軟件包完成。

腐蝕工程師對腐蝕過程中的質量的變化也會感興趣和感覺該技術特別有用，因為金屬晶片相關頻率的變化可以直接獲得物質增重或損失。你甚至可以自定義的數據分析腳本軟件，根據質量損失隨時間變化率的基礎上自動計算出腐蝕速率。

系統信息

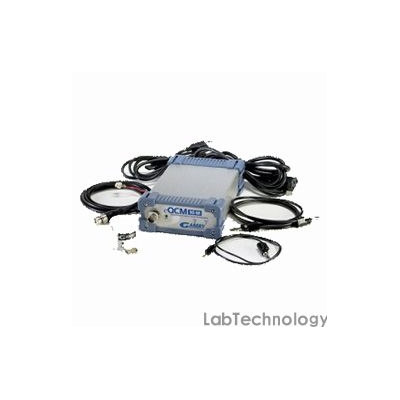

eQCM 10M與Gamry諧振器軟件，Gamry Echem分析師軟件，快速啟動指南，硬件操作手冊（光盤版），軟件操作手冊（CD），一個eQCM電解池，AC電源適配器，一個USB接口電纜，一個BNC電纜, 一個恒電位儀接口電纜，5 個涂金層的石英晶片。

eQCM 10M提供為期兩年的工廠保修服務

eQCM 10M通過連接到一臺計算機與一個Gamry恒電位儀，至少含有PHE200許可證的軟件完成測量，然后通過Echem結合的QCM和電化學數據分析軟件包完成數據的分析。這個 Gamry恒電位儀可以是型號Reference 3000，Reference 600, Reference G750，或者G 300。分析軟件與微軟的Windows XP，Windows Vista或 7是兼容的。

相關配件

>eQCM 電解池

>5兆赫，直徑為1.37厘米AT切的涂金層的晶片

>5兆赫，直徑為1.37厘米AT切的碳包覆晶片

系統

• 頻率范圍：1-10 MHz

• 頻率分辨率：0.02 Hz

• 界面：USB

• 操作溫度范圍：0 - 45 oC

• 相對濕度：最大90%,非凝結

• 重量：1 Kg

• 尺寸：75×115×80 mm

• AC 電源適配器：100-264 V AC, 47-63 Hz

• 石英晶體微天平：12 V DC, 25 W
